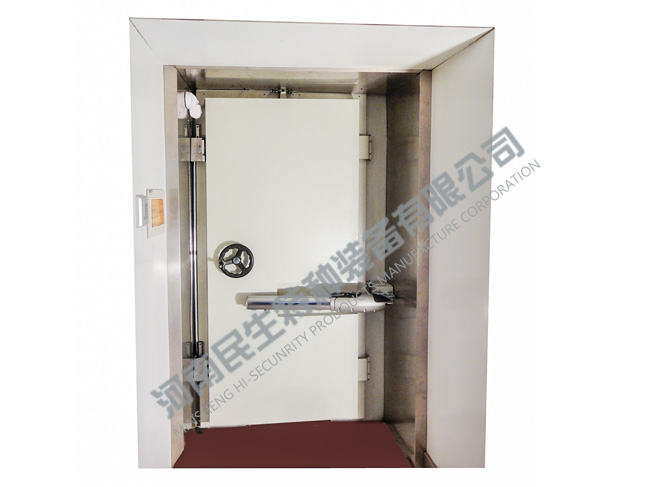

屏蔽室的施工注意事項
發布時間：2022-03-07 瀏覽：1315次
返回列表
1.盡可能在每個接縫和不連續處重疊機箱和機箱。當屏蔽室屏蔽、通風和強度要求較高，但質量不嚴格時，建議用蜂窩板屏蔽通風口，并保持焊接接線，以防泄漏。
2.在可能的情況下，屏蔽室應焊接焊縫。在有限條件下，可使用點焊、小間距鉚接和螺釘固定。用螺釘或鉚釘搭接時，應先搭接焊縫中部，然后逐漸延伸至兩端。
3.注意電纜穿過屏蔽室外殼時降低的整體屏蔽效能水平。典型的未濾波導體通過屏蔽，屏蔽效能降低30分貝以上；電源線進入外殼后，應全部通過過濾盒。濾波器的輸入端建議從屏蔽罩中穿過；如果過濾器不適合從外殼中通過，則當信號線和控制線進入/退出外殼時，應在電源線進入外殼的位置專門設置一個隔間，使其通過適當的過濾器。帶濾波器引腳的多芯連接器適用于這種情況。
4.屏蔽室的信號線和控制線通過適當的過濾器進入/退出機箱。帶濾波器引腳的多芯連接器適用于此類位置；穿過屏蔽的金屬控制軸應使用金屬觸點、接地螺母或RF墊片接地。也不能使用接地金屬軸而是與其他軸通過，一般采用波導截止頻率比高頻圓管工作頻率做控制軸。
