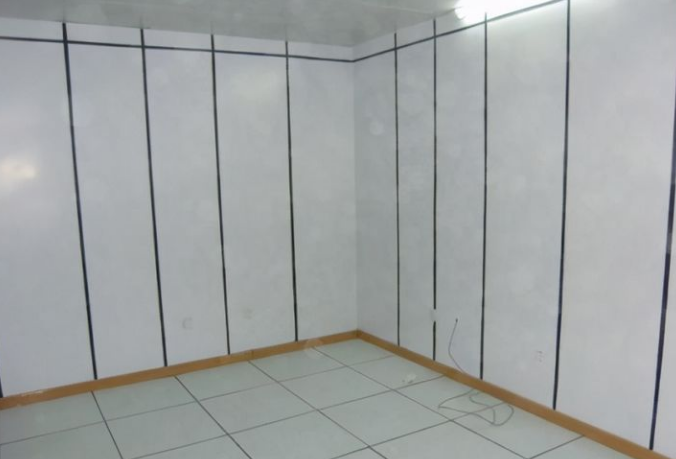

屏蔽室!!!!SIMPLE_HTML_DOM__VOKU__PIPE!!!!屏蔽室施工注意事項
1、電磁屏蔽機房建設符合：《處理涉密信息的電磁屏蔽機房的技術要求和測試方法》BMB3—1999標準等行業技術標準。要求防火、防水、防塵、防害、防盜、防雷、防靜電、隔熱、保溫。
2、在底板和機殼的每一條縫和不連續處要盡可能好的搭接。搭接的程度對殼體的屏蔽效能起決定性作用；在屏蔽、通風和強度要求高而質量不苛刻時，用蜂窩板屏蔽通風口，***好用焊接方式保持線連接，防止泄漏。
3、在可能的情況下，接縫應焊接。在條件受***的情況下，可用點焊、小間距的鉚接和用螺釘來固定。用螺釘或鉚接進行搭接時，應首先在縫的中部搭接好，然后逐漸向兩端延伸，以防金屬表面的彎曲，在不加導電襯墊時，螺釘間距一般應小于***高工作頻率的1%，至少不大于1/20波長。
4、要留意由于電纜穿過機殼使整體屏蔽效能降低的水平。典型的未濾波的導線穿過屏蔽體時，屏蔽效能降低30db以上；電源線進入機殼時，全部應經過濾波器盒。濾波器的輸入端***好能穿出到屏蔽機殼外；若濾波器構造不宜穿出機殼，則應在電源線進入機殼處專為濾波器設置一隔艙；信號線、控制線進入/穿出機殼時，要通過適當的濾波器。具有濾波插針的多芯連接器適用于這種場合。
5、信號線、控制線進入/穿出機殼時，要經過恰當的濾波器。具有濾波插針的多芯銜接器適用于這種場所；穿過屏蔽體的金屬控制軸，應該用金屬觸片、接地螺母或射頻襯墊接地。也可不用接地的金屬軸而用其它軸貫穿，普通采用波導截止頻率比工作頻率高的圓管來做控制軸。
6、在接縫不平整的地方，或在可移動的面板等處，必須使用高導電率和彈性好的導電襯墊或指形彈簧材料；保證緊固方法有足夠的壓力，以便在有變形受力、沖擊、震動時保持表面接觸；保證同襯墊材料配合的金屬表面沒有任何非導電保護層。
7、可通過截止波導或通風板對窗進行屏蔽，也可以用鍍膜或夾金屬網的屏蔽窗用于顯示器監視器等；盡可能在指示器、顯示器后面加屏蔽，并對所有引線用穿心電容濾波；在不能從后面屏蔽指示器/顯示器和對引線濾波時，要用與機殼連續連接的金屬網或導電玻璃屏蔽指示器/顯示器的前面。對夾金屬絲的屏蔽玻璃，在保持合理透光度條件下，對30～1000m的屏蔽效能可達50～110db。在透明塑料或玻璃上鍍透明導電膜，其屏蔽效果一般不大于20db。
8、在操作器件（如旋鈕按鍵撥動開關等）的處理方面，當信號頻率較高時，可利用截止波導管的原理；當信號頻率較低時，可利用隔離艙將其與其他電路部分隔離；指示燈表盤處理可以采用：金屬網屏蔽、截止波導管法、濾波器、加隔離窗。
9、屏蔽機房內一般考慮混合接地，一般把設備地線分成類：電源地和信號地。設備中各部分的電源地線都接到電源總線上，所有信號地都接到信號總線上。兩根總線***后匯總到公共的參考地。
10、相關數據注意事項
a.塵埃：主屏蔽機房在靜態條件下測試，≥0.5μm的塵粒數應＜18000/cm3；
b.噪音：屏蔽機房內的噪聲，在計算機系統停機條件下，在主操作員位置測量應小于68dB（A）；
c.無線電干擾場強：在頻率為0.15～1000MHz時，屏蔽機房內應≤126dB；
d.靜電泄漏電阻：屏蔽機房地面及工作臺面的靜電泄漏電阻，應符合現行國家標準《計算機機房用活動地板技術條件》的規定；
e.絕緣體的靜電電壓：≤1Kv；
f.采用三相五線，接地采用TN-S方式，在穩態下，應達到電壓220V±2%，頻率50±0.02 HZ，波形失真不大于5%，瞬時斷電時間小于4ms；
g.屏蔽機房內絕緣體的靜電電位不應大于1kV；
h.照度：距地面0.8m處：屏蔽機房>450LX，應急照明>50LX；
i.接地電阻：計算機設備用接地電阻<1Ω，零地壓降<1V；
j.負荷分配：三相電流不平衡度≤20%，三相電壓不平衡度≤5%；
k.電磁干擾：無線電雜波干擾≤0.5V/m ；磁場干擾強度≤800A/m；
l.振動：停機條件下，地板表面垂直及水平方向的振動加速度≤500mm/s2；
m.接地電阻：交流工作地：R≤4歐姆；安全保護地：R≤4歐姆；直流工作地：接地電阻應按計算機系統具體要求確定；防雷接地：R≤4歐姆；屏蔽設備接地：R≤1歐姆。
